汽車座椅鋼絲成型機

產品名稱：汽車座椅鋼絲成型機 BL-3D-7800 &8.0mm
品牌：東莞市貝朗自動化設備有限公司

型號： BL-3D-7800

加工線經：3.0-8.0mm

汽車座椅鋼絲成型機

序號	類型	詳細參數
1	設備型號	BL-3D-7800
2	加工線經規格	Φ3-Φ8mm（抗拉強度≤500N）
3	控制軸數	7軸
4	轉臂電機功率	3.5KW
5	送線電機功率	4.5KW
6	折角電機功率	4.5KW
7	轉芯電機功率	2.7KW
8	升降電機功率	2.7KW
9	切刀電機功率	4.5KW
10	托盤升降電機功率	2.7KW
11	最大送線速度	90米／分鐘
12	送線精度	300mm±0.1
13	自動送線架最大承重	1500Kg
14	自動送線架圓盤直徑	φ1600mm
15	自動送線架電機功率	2.2KW
16	主機使用電壓	三相380V（±20V）
17	主機器重量	4500kg
18	主機器尺寸	4100mm X 2000mm X 1650mm（長度X寬度X高度）
19	自動送線架重量	800Kg
20	自動送線架尺寸	2200mmX2200mmX1750mm（長度X寬度X高度）

配件名稱	品牌產地
伺服電機	SANYO
直線滑軌	臺灣上銀
鍵盤	羅技
編碼器	SANYO
開關電源	臺灣明緯
熒光屏	臺灣友達
變頻器	臺灣臺達
數控系統	臺灣益圖
軸承	日本NSK
滾珠絲桿	臺灣上銀
電腦主板	臺灣
減速機	德國紐卡特/臺灣品宏
機座材質	A3鋼料

1、電源電流及電壓1秒種以上波動應保證在±5%以內，設備可以正常運行。

2、自動送料架與主機間隔距離2000mm以上。

3、設備配備有USB接口，可實現數據讀取。

4、電腦操作系統可以接入互連網，實現遠程控制和操作。生產效率及產量在人機界面有顯示，達到規定產量后設備可自動停機。

5、設備使用后齒輪箱及導軌滑塊要定期加潤滑油脂，周期60個工作日。

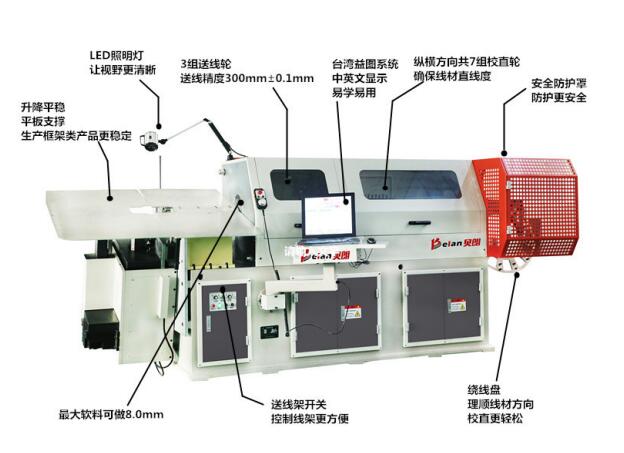

汽車座椅鋼絲折彎機機臺構成：分送線架，調直機構，送線箱，成型總成，切斷裝置。

1、送線架：線材的承載與機臺保持同步線材輸出；

2、調直機構：線材的校直，成型的基礎；

3、送線箱：提供伺服驅動力把線材推送到成型區域；

4、成型總成：通過折彎頭的折角，配合送線和轉臂的工作，把線材折彎成平面或者立體的形狀；

5、切斷裝置：產品成型后，切下來自動滑落，再生產下一件產品。這個就是全自動汽車座椅鋼絲折彎機的機臺構成。

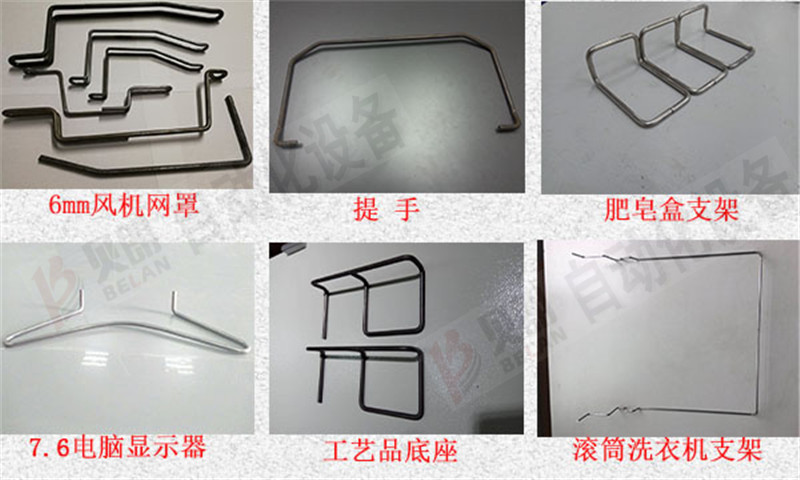

汽車座椅鋼絲折彎機BL-3D-7800主要應用于汽車零部件行業，其中包含汽車座椅鋼絲、汽車座椅配件成型；寵物籠配件；衛廚五金配件；園林工具配件、電子產品成型、玩具配件成型、電器配件成型、運動器材配件成型、文具配件成型、儀器配件成型、儀表配件成型、發飾配件成型、廚衛掛件配件成型、工藝品成型、超市貨架配件成型等所需的各類高精密金屬線材成型配件領域。日用五金鋼絲鐵線折彎圖樣汽車座椅骨架成型產品汽車鋼絲鐵線折彎配件圖樣鋼絲折彎圖樣
